En İyi Servo Motor Mıknatısı - Neodimyum Mıknatıslar

Yazar:Niccolo, Choi Lin     Gönderildi: 2025-05-12      Kaynak:Bu site

En önemli servo motor mıknatıs olarak neodimyum mıknatıslar (ndfeb), motor performansını, verimliliğini ve kompaktlıklarını doğrudan artıran olağanüstü manyetik özellikleri nedeniyle servo motorlar için kritiktir.

1. Yüksek manyetik mukavemet

2. Geliştirilmiş verimlilik ve dinamik tepki

3. Kompakt ve Hafif Tasarım

4. Hassasiyet ve istikrar

5. Yüksek performanslı uygulamalarda maliyet etkinliği

Neodimyum mıknatıslar, servo motorların elde etmesini sağlar yüksek tork, verimlilik ve minyatürleştirme , bu da onları modern hassas hareket kontrol sistemlerinde yeri doldurulamaz hale getirir.

SMCO (aşırı sıcaklıklar için) veya ferrit (maliyet için) gibi alternatifler var, ancak Ndfeb'in güç ve kompaktlık dengesini eşleştiremiyor.

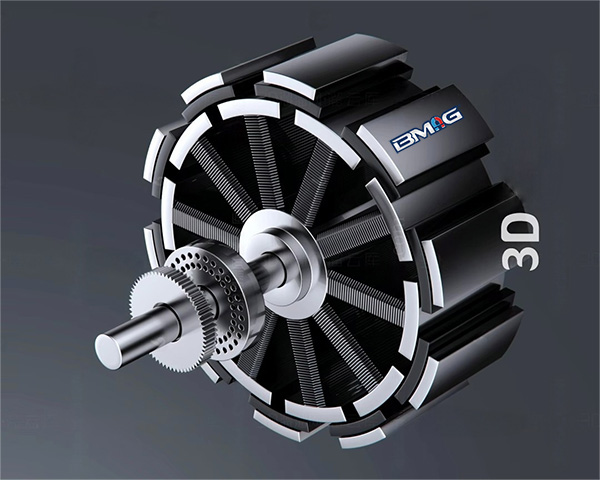

Servo motor mıknatıs 3D


Servo motoru ne için kullanılır?


Servo motoru , kapalı döngü sistemlerinde Yüksek doğruluk, hızlı yanıt ve güvenilirlik gerektiren uygulamalarda yaygın olarak kullanılmaktadır. Robot ve Otomasyon, CNC Makineleri ve Üretim, Havacılık ve Savunma, Otomotiv ve Elektrikli Araçlar (EV'ler) ve Tıbbi Cihazlar, Tüketici Elektroniği vb. konum, hız ve torkun hassas kontrolü için kullanılan yüksek performanslı bir motordur .

Örneğin: Servo motor hızı ortak aralığı, en fazla 5000 rpm ile dakikada 1000-3000 devirdir (RPM)

Düşük Atalet Motoru: Nominal hız çoğunlukla dakikada 3000 devirdir ve maksimum dakikada 5000 devirlere ulaşabilir.

Orta ila yüksek atalet motorları: Nominal hız genellikle dakikada 1500 veya 2000 devirdir ve daha yüksek tork modelleri daha düşük hızlara sahiptir.

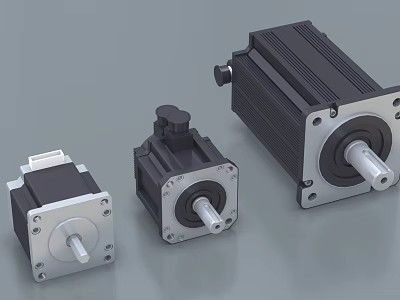

Servo Motoru



Servo motorlarda mıknatısların rolü


Mıknatıslar , servo motorlarda kritik bir bileşendir ve tork ve pozisyon geri bildirimi oluşturmak için elektromanyetik bobinlerle etkileşime girerek hassas hareket kontrolünü sağlar. Mıknatısların tipi, mukavemeti ve yerleşimi, motor verimliliğini, duyarlılığını ve doğruluğu doğrudan etkiler.

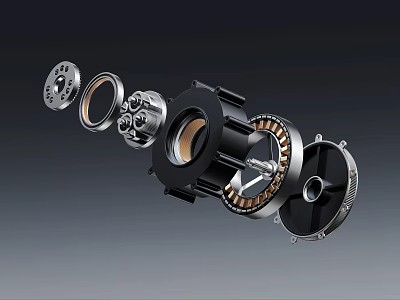

Motor Patlanmış Görünüm


Motorlarda neodimyum mıknatıslar mı kullanılıyor?


Evet, neodimyum mıknatıslar (NDFEB), olağanüstü manyetik mukavemetleri, kompakt boyutları ve enerji verimliliği nedeniyle çeşitli motor tiplerinde yaygın olarak kullanılmaktadır . İşte farklı motor tiplerinde nasıl uygulandıkları ve neden tercih edildikleri:

A. Hassas konum/hız kontrolü (robotik, CNC makineleri) için kullanılan servo motorlar.

Dronlar, EV'ler, HVAC sistemleri ve endüstriyel sürücülerde yaygın olan BB fırçasız DC (BLDC) motorları.

C. Kalıcı Mıknatıs Senkron Motorlar (PMSM). Elektrikli araçlarda (Tesla, Toyota) ve endüstriyel otomasyonda kullanılmıştır.

D. Stepper MotorsSome Yüksek Performanslı Steps, daha güçlü tespit torku (örn. Tıbbi cihazlar) için NDFEB kullanır.

E. Direct-Drive Motors. Sıkış türbinleri, yüksek tork robotik (örn., İşbirlikçi kollar).

Servo motoru için mıknatıs


Mıknatıslar Servoları Nasıl Etkiler?


Mıknatıslar, servo iç bileşenleriyle nasıl etkileşime girdiklerine bağlı olarak servo motorları çeşitli şekillerde etkileyebilir. İşte etkilerin bir dökümü:

1. DC motora müdahale (servo içinde)

Çoğu servo, muhafazasında kalıcı mıknatıslara sahip küçük bir DC motor içerir.

Harici bir mıknatıs yaklaştırılırsa, şu olabilir:

Manyetik alanı bozarak düzensiz motor davranışına neden olur.

Tork ve hızı etkileyerek motorun manyetik alanını zayıflatın veya güçlendirin.

Motorun fırçalarının yanlış hizalanmasına neden olur (fırçalanmış bir motorsa), verimsizliğe veya arızaya yol açar.

2. Potansiyometre üzerindeki etki (geri bildirim mekanizması)

Geleneksel servolar pozisyonu algılamak için bir potansiyometre kullanır.

Potansiyometrenin yakınında güçlü bir mıknatıs şunları yapabilir:

Elektrik gürültüsünü indükleyerek titreşime veya yanlış konumlandırmaya neden olur.

Silecek mekanizmasına fiziksel olarak müdahale eder (manyetik malzemeler içindeyse).

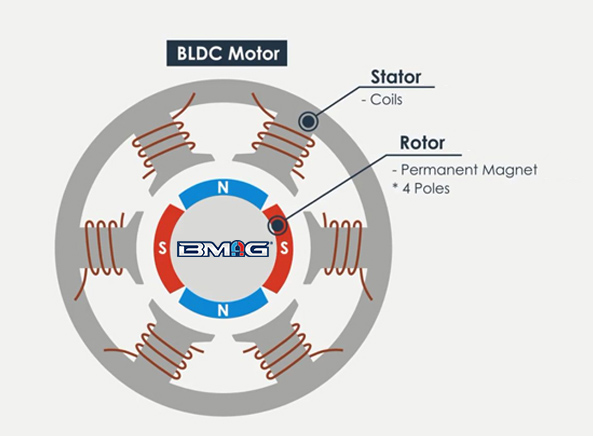

Mıknatıslar Servoları Nasıl Etkiler?


Servo motoru ve normal bir motor arasındaki fark nedir?


Servo motoru ve normal bir motor (standart bir DC veya AC motoru gibi) arasındaki temel farklılıklar kontrol mekanizmalarında, hassasiyetinde ve uygulamalarında yer alır . İşte ayrıntılı bir arıza:

Kontrol yöntemi

Servo motoru: Konum, hızı veya torku ayarlamak için kapalı döngü kontrolü (geri bildirim sistemi) kullanır.

Denetleyiciye gerçek zamanlı geri bildirim sağlamak için bir kodlayıcı, potansiyometre veya salon efekt sensörü içerir.

Hataları dinamik olarak düzeltir (örneğin, motor konumlandırılmadan zorlanırsa, geri dönmeye çalışır).

Normal motor (DC/AC/Stepper):

Tipik olarak açık döngü (geri bildirim yok), yani harici bir sensörle eşleştirilmedikçe körü körüne çalışır.


Örnek: Güç uygulandığında basit bir DC motor döner, ancak ayrı olarak izlenmedikçe konumunu veya hızını bilmez.

Step motorlar bir istisnadır-hassas adımlarda hareket ederler, ancak bir kodlayıcı ile donatılmadıkça gerçek zamanlı geri bildirimlerden yoksundur.



Servo motorları için neodim mıknatısının avantajı nedir?


Ticari olarak temin edilebilen en güçlü kalıcı mıknatıs türü olan neodymiyum (Ndfeb) mıknatıslar, kullanıldığında birkaç temel avantaj sunar. Servo motorlarında , özellikle fırçasız DC (BLDC) servolarında ve yüksek performanslı fırçalanmış servolarda .

1. Yüksek manyetik mukavemet

2. Geliştirilmiş dinamik yanıt

3. Daha yüksek verimlilik ve enerji tasarrufu

4. Daha iyi tork-nomen oranı

5. Kompakt ve Hafif Tasarım

6. Geniş çalışma sıcaklığı aralığı

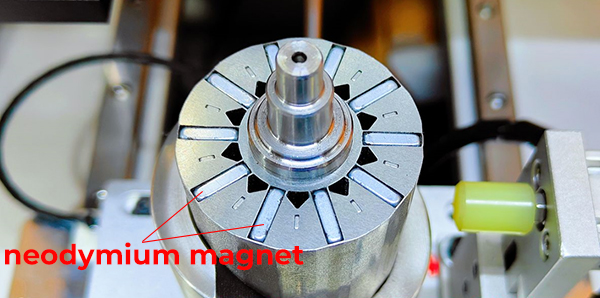

Servo Motorlar için Neodimyum Mıknatıs



Neodimyum mıknatısının dezavantajı nedir?


Neodimyum mıknatısları üstün güç ve performans sunarken, özellikle Servo motor uygulamalarında dikkate alınması gereken birkaç dezavantajla birlikte gelirler:

1. Sıcaklık hassasiyeti. Yüksek sıcaklıklarda manyetizmayı kaybedin.

Çözüm: Ek ilave dispozyum (DY) veya terbiyum (TB) ile yüksek sıcaklık dereceleri (örneğin, N30SH, N42UH) 200 ° C'ye kadar dayanabilir, ancak daha yüksek bir maliyetle.

2. kırılgan ve yontma/çatlamaya eğilimli.

Çözüm: Koruyucu kaplamalar (örneğin, nikel, epoksi) yardımcı olur, ancak dikkatli bir şekilde kullanım hala gereklidir.

3. Korozyon güvenlik açığı,

Çözüm: Kaplamalar (örneğin, Ni-Cu-Ni kaplama, epoksi, altın veya parlene) korozyon direncini iyileştirir, ancak maliyet ekler.

4. Ferrit mıknatıslara kıyasla yüksek maliyet

Fiyat dalgalanmaları jeopolitik faktörler nedeniyle meydana gelebilir (Çin nadir toprak arzına hakimdir).




Neodimyum mıknatıslar zamanla gücü kaybeder mi?


Evet, ancak normal koşullar altında, kayıp çok yavaş (tipik olarak on yılda% 1'den az ). Bununla birlikte, bazı faktörler demagnetizasyonu hızlandırabilir.

Servo motorlarındaki neodimyum mıknatıslar, normal kullanım altında onlarca yıldır gücü korur, ancak aşağıdakileri hızlı bir şekilde bozabilir:

Aşırı ısındı (en yaygın sorun).

S tanard dereceleri (N35 - N52) : Sınıfa bağlı olarak 80-150 ° C'nin üzerinde gücü kaybetmeye başlayın .

Çözüm: Zorlu ortamlar için yüksek sıcaklık derecelerini (örn., N30SH, N42UH) kullanın

Güçlü ters alanlara veya fiziksel hasara maruz kalır.


Neodimyum mıknatıslar zorunlu bir derecelendirmeye sahiptir (demagnetizasyona karşı direnç). Karşıt bir alan bunu aşarsa, mıknatıs kısmen veya tamamen demantaj yapar.

Örnek: Bir neodimum mıknatısının zıt polariteye sahip daha güçlü bir mıknatısın yanına yerleştirilmesi, alanını zayıflatabilir veya silebilir.

Çözüm

Yüksek güç dereceleri kullanın (örn., H, SH, UH, N42SH gibi EH sonekleri).

Karşıt alanlarla yakın temastan kaçının (örn. Motorlarda, uygun manyetik devre tasarımını sağlayın).

Sokak tarlalarını yönlendirmek için mıknatısı yumuşak demir veya çelik ile koruyun.

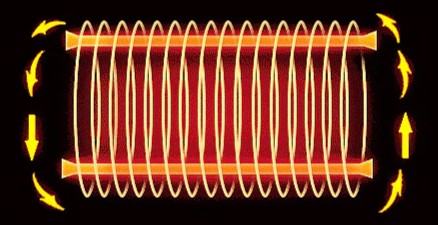

Yüksek sıcaklıkta aaffect neodimyum mıknatıs


Hangi faktörler bir servo motorun ömrünü etkiler?


Servo motorunun ömrü, çevre koşullarından operasyonel kullanıma kadar birçok faktöre bağlıdır. Uzun ömürlü temel faktörlerin ayrıntılı bir şekilde bozulmasıdır:

1. Sıcaklık ve Isı Yönetimi

2. yük ve görev döngüsü

3. Mekanik Aşınma (dişliler, rulmanlar, fırçalar)

4. Elektrik faktörleri , Voltaj sivri/dalgalanmaları , uygunsuz PWM sinyalleri.


Örneğin:

Sorun: Nominal voltajın dışında çalışmak, aşırı ısınmaya veya yetersiz torka neden olur.

Çözüm: Voltaj regülatörleri/koruma devreleri kullanın.



Servo motorları için hangi tür neodimyum mıknatıs en uygun?


Servo motoru için ideal neodimyum (NDFEB) mıknatıs, sıcaklık direncine, zorluğa (demagnetizasyona direnç) ve tork gereksinimlerine bağlıdır.

Farklı servo uygulamaları için en iyi notlar aşağıdadır:

Notlar: N35, N42 , Hobi RC Servolar (Plastik Dişliler) ve Düşük Güç Robotikleri için en iyisi (aşırı ısınma olası değildir). Aşağıya bakın.

https://www.bwmagnets.com/n42-cube-magnet-pd46481765.html

Notlar: N42SH, N45H, N48H, yüksek sıcaklık servoları için en iyisi.

Aşağıdaki bağlantılara bakın: https: //www.bwmagnets.com/strong-neodymium-arc-magnet-pd44597665.html

Şekil: 1. ARC Mıknatıslar/Kavisli Mıknatıslar (Fırçasız Servo Motorları İçin En İyi - BLDC)

Şekil: 2. Dikdörtgen blok mıknatıslar (fırçalanmış ve kırılmaz servolarda yaygın)

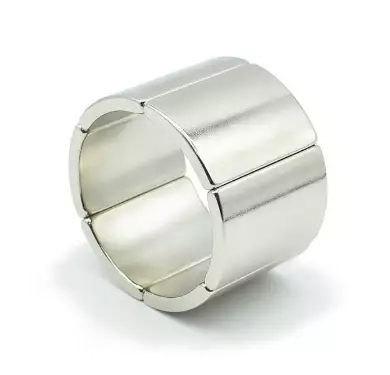

Servo motoru için ark mıknatısları

Servo motoru için ark mıknatısları


Mıknatıslanma yönü servo motorları nasıl etkiler?


Neodimyum mıknatısların mıknatıslama yönü, torku, verimliliği ve kontrol hassasiyetini etkileyerek servo motor performansını önemli ölçüde İşte farklı mıknatıslanma yönelimleri servo motorları nasıl etkiledi: etkiler .

1. Radyal mıknatıslanma

Fırçasız (BLDC) servo motorlarda düzgün dönüş için optimize edilmiş.

2. Eksenel mıknatıslama (disk/halka mıknatıslarda kullanılır)

Manyetik alan, kodlayıcılar, salon sensörleri veya kırılmaz fırçalanmış servolarda bulunan eksene paralel çalışır.

3. Multipole mıknatıslama

Yüksek çözünürlüklü kontrol için konum çözünürlüğünü artırır (hassas servolar için kritik).


Servo motoru için dikdörtgen blok mıknatıs

Servo motoru için dikdörtgen blok mıknatıs



Manyetik akı servo motorları nasıl etkiler?


Manyetik akı ( ölçülür Webers veya Tesla'da ), motorun bileşenleri aracılığıyla manyetik alanın 'akışı ' dir. doğrudan etkiler . Servo motorlarında İşte nasıl: tork, hız, verimlilik ve kontrol hassasiyetini

Tork üretimi ,daha yüksek akı = daha fazla tork,

Lorentz kuvveti (tork = akı × akım × iletken uzunluğu), daha güçlü manyetik akının tork çıkışını arttırdığını belirler.

Neodimyum mıknatıslar (yüksek akı yoğunluğu) servo torkta ferrit mıknatıslardan daha iyi performans gösterir.

Yüksek hız için akı zayıflaması

Azaltma akısı (saha odaklı kontrol yoluyla) daha yüksek devirlere izin verir, ancak torkla işlem görür.



Güvenilir bir NDFEB Mıknatıs Tedarikçisi Nasıl Seçilir?


Servo motor uygulamalarında Servo motor mıknatıs tedarikçileri bulmak için adım adım bir kılavuz: performans, uzun ömür ve maliyet verimliliğini sağlamak için neodimyum (NDFEB) mıknatıslar için doğru tedarikçinin seçilmesi kritik öneme sahiptir.

1. Sektör deneyimi:

Ndfeb mıknatıslarında 5 yıldan fazla olan tedarikçileri, özellikle de Servo motor uygulamalarına aşina olanları arayın .

2. Özelleştirme yeteneği:

Belirli kalitelerde (N42SH, N35AH) ark, blok veya halka mıknatısları sağlayabilirler mi ?

3. Sertifikalar:

Kalite Sertifikalarını Kontrol Edin, ISO 9001 ,ROHS/REACH ,Manyetik Test Raporları.



Daha fazla bilgi için müşteri hizmetleri personelimizle iletişime geçin
